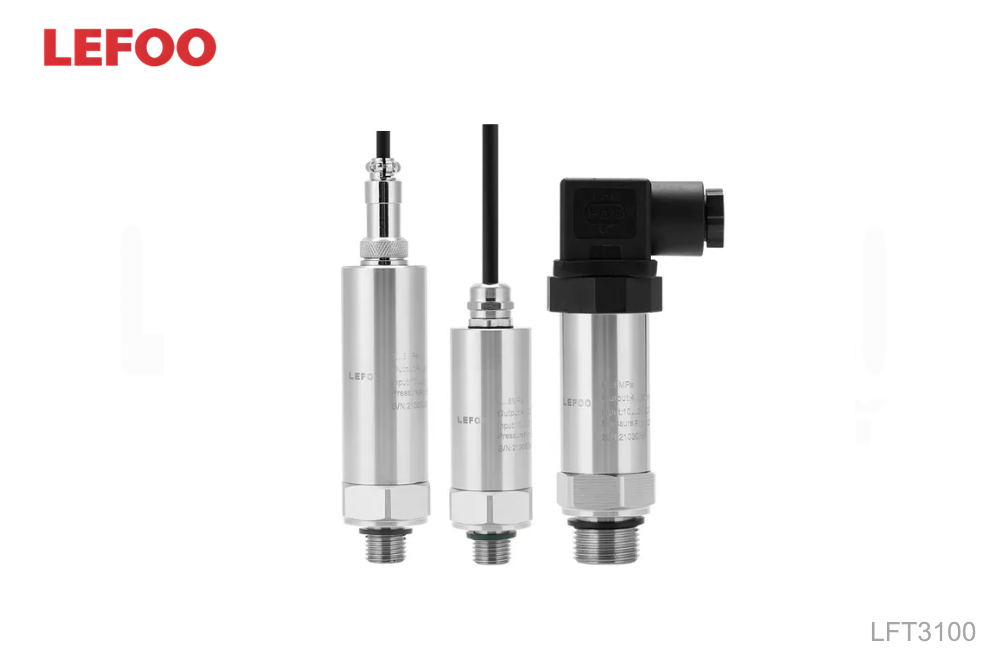

ชื่อสินค้า : LFT3100 Temperature and Pressure Integrated transmitter รหัส : LFT3100 แบรนด์ : LEFOO ไฟล์เอกสาร :

Download

รายละเอียด :

ทรานสมิตเตอร์วัดอุณหภูมิและความดันแบบรวม (Temperature and Pressure Integrated Transmitter) รุ่น LFT3100

ทรานสมิตเตอร์ รุ่น LFT3100 เป็นอุปกรณ์ที่รวมความสามารถในการวัดอุณหภูมิและความดันไว้ในตัวเดียว ทำงานโดยใช้เซนเซอร์ความดันแบบเพียโซรีซิสทีฟ (Piezoresistive pressure sensor) เทคโนโลยีขั้นสูง ผสานการทำงานร่วมกับเซนเซอร์วัดอุณหภูมิ PT-100 โดยอุปกรณ์จะทำการแปลงค่าที่วัดได้ให้เป็นสัญญาณเอาต์พุตมาตรฐานผ่านวงจรปรับแต่งสัญญาณแบบพิเศษ

คุณสมบัติเด่น:

• ประมวลผลแม่นยำ: โดดเด่นด้วยระบบชดเชยค่าอุณหภูมิแบบดิจิทัลขั้นสูง (Advanced temperature digital compensation)

• ทนทานต่อสภาพแวดล้อม: รองรับช่วงอุณหภูมิการทำงานที่กว้าง (Wide operating temperature range)

• การเชื่อมต่อยืดหยุ่น: รองรับรูปแบบสัญญาณเอาต์พุตที่หลากหลายและครบถ้วน (Full output signals)

การประยุกต์ใช้งาน: อุปกรณ์รุ่นนี้ออกแบบมาเพื่อตอบโจทย์การตรวจสอบและเฝ้าระวัง (Monitoring) ทั้งค่าความดันและอุณหภูมิ โดยเหมาะสำหรับนำไปใช้งานในระบบต่างๆ เช่น:

• กระบวนการจัดเตรียมวัตถุดิบทางอาหาร (Crude food)

• ระบบบำบัดน้ำ (Water treatment)

Specification

General	Value
Measurement Range	0~10kPa ... 70MPa
Temperature Range	-20°C~100°C (PT-100)
Overload Pressure	1.5 times of the rated pressure
Accuracy	Pressure: ±0.5%F.S / Temperature: ±2%F.S
Stability	<0.5%F.S/year
Working Temp	-20°C~85°C
Storage Temp	-40°C~100°C
Measured Medium	Gas or Liquid Compatible with 304 or 316L Stainless Steel, Fluorine rubber or Nitrile rubber
Electrical Performance	2-wired	3-wired	4-wired
Output Signal	4~20mA	0.5~4.5V	RS485
Power Supply	10~30VDC	4.75~5.25VDC	10~30VDC
Electrical Connection	DIN43650A (Big Hirschmann), M12 waterproof outlet, GX12 aviation connector (three-core / four-core), M12 four-core aviation connector
Enclosure Protection	IP54 (GX12 aviation connector), IP65 (DIN43650A, M12 waterproof outlet, M12 four-core aviation connector)
Pressure Connection	G1/4, M121, M101, NPT1/4, G1/2, M20*1.5 etc.
Pressure Form	Gauge Pressure G / Absolute Pressure A
Certification	RoHS, EU electrical safety standard CE

Note①: Measured at 25°C with combined accuracy of linearity, repeatability and hysteresis.
