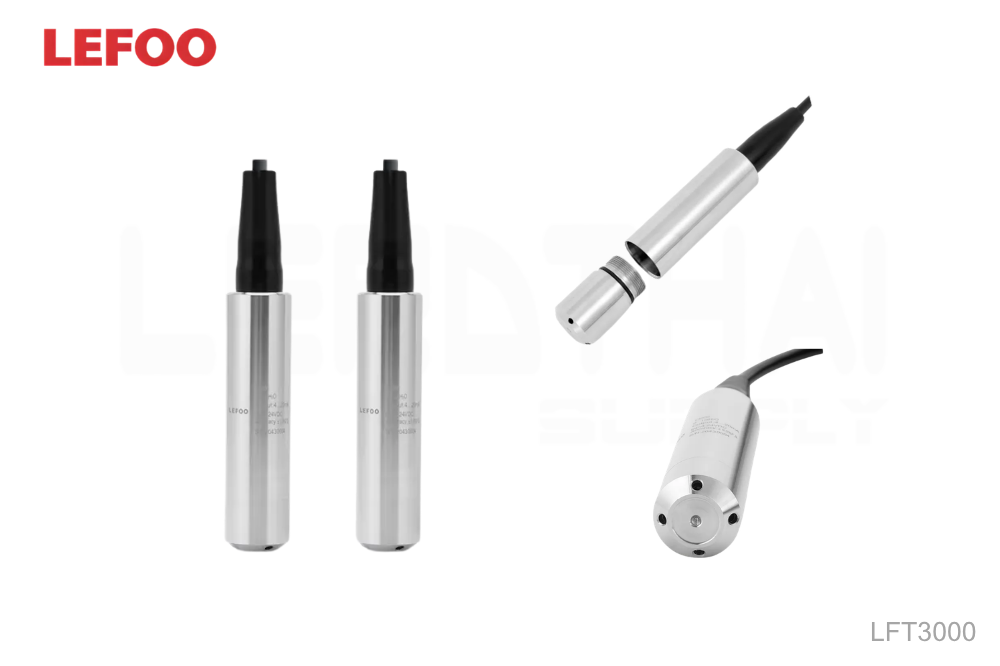

ชื่อสินค้า : LFT3000 Liquid level Pressure transmitter รหัส : LFT3000 แบรนด์ : LEFOO ไฟล์เอกสาร :

Download

รายละเอียด :

ทรานสมิตเตอร์วัดระดับของเหลว (Liquid Level Pressure Transmitter) รุ่น LFT3000

ทรานสมิตเตอร์วัดระดับของเหลว รุ่น LFT3000 ทำงานโดยใช้เซนเซอร์ความดันประสิทธิภาพสูง (High-performance pressure sensor) เป็นอุปกรณ์หลักในการตรวจวัด เพื่อวัดความลึกของระดับของเหลวได้อย่างแม่นยำ ตัวอุปกรณ์จะแปลงค่าที่วัดได้เป็นสัญญาณเอาต์พุตมาตรฐานผ่านวงจรปรับแต่งสัญญาณแบบพิเศษ ซึ่งช่วยสร้างความสัมพันธ์เชิงเส้น (Linear correspondence) ระหว่างสัญญาณเอาต์พุตกับความลึกของของเหลว ส่งผลให้ได้ค่าการวัดที่ถูกต้องและมีความแม่นยำสูงสุด

คุณสมบัติเด่น:

• แม่นยำสูง กะทัดรัด ใช้งานง่าย: ตัวผลิตภัณฑ์มีความโดดเด่นด้านความแม่นยำสูง (High precision) มาพร้อมขนาดที่เล็กกะทัดรัด (Small size) และออกแบบมาให้ใช้งานได้อย่างสะดวกสบาย

• การวัดแบบจุ่มโดยตรง: สามารถวัดความสูงของระดับของเหลวได้ตั้งแต่ปลายทรานสมิตเตอร์จนถึงพื้นผิวสัมผัสของของเหลว เพียงแค่นำตัวเซนเซอร์จุ่มลงในของเหลวโดยตรง

การประยุกต์ใช้งาน: อุปกรณ์รุ่นนี้เหมาะอย่างยิ่งสำหรับการวัดและควบคุมระดับน้ำหรือระดับของเหลว โดยมีการนำไปใช้งานอย่างแพร่หลายในภาคส่วนและอุตสาหกรรมต่างๆ ดังนี้:

• อุตสาหกรรมปิโตรเลียม (Petroleum)

• อุตสาหกรรมเคมีภัณฑ์ (Chemical industry)

• โรงงานผลิตกระแสไฟฟ้า (Power plant)

• ระบบประปาและจ่ายน้ำในเขตเมือง (Urban water supply)

• การสำรวจและวิจัยทางอุทกวิทยา (Hydrological exploration)

Specification

General	Value
Measurement Range	0~0.5...200mH₂O
Overload Pressure	1.5 times of rated pressure
Accuracy	±0.5%F.S
Stability	<0.5%F.S/year
Working Temp	-20°C~85°C
Storage Temp	-40°C~100°C
Measured Medium	Liquid compatible with 304/316L stainless steel, PE, PVC, Fluorine rubber or Nitrile rubber
Throw-in Type Liquid Level Pressure Transmitter
Electrical Performance	2-wired	3-wired (Voltage)			4-wired
Output Signal	4~20mA	0.5~4.5V	0~5V	0~10V	RS485
Power Supply	8~36VDC	4.75~5.25VDC	8~36VDC	12~36VDC	10~30VDC
Digital Display Throw-in Type Liquid Level Pressure Transmitter
Electrical Performance	2-wired	3-wired		RS485
Output Signal	4~20mA	0~10V		10~36VDC
Electrical Connection	Cable outlet
Pressure Connection	Throw-in type, M20*1.5 Installation type
Enclosure Protection	IP68
Pressure Form	Gauge Pressure G
Certification	RoHS, EU electrical safety standard CE

Note①: Measured at 25°C with combined accuracy of linearity, repeatability and hysteresis.
