ชื่อสินค้า : MultiCon CMC-141 รหัส : CMC-141-PS32/E/E/E/E-001 แบรนด์ : Simex ไฟล์เอกสาร :

Download

รายละเอียด :

เครื่องบันทึกอุณหภูมิ ความชื้น และสัญญาณทางไฟฟ้า

  CMC-141 เป็นเครื่องเก็บข้อมูล เครื่องบันทึกอุณหภูมิ ความชื้น สัญญาณทางไฟฟ้าและ  บันทึก DATA อื่นๆ  ชนิดประยุคใช้งานได้หลากหลาย ทำหน้าที่ตรวจวัดและทำรายงาน โดยใช้ระบบการบันทึกข้อมูลอย่างต่อเนื่อง ตามการกำหนดค่าของผู้ใช้ สามารถเลือกเปลี่ยนหัวโพรบได้ตามความต้องการ  การนำค่าจากเครื่องบันทึกทำได้ง่ายทั้งการดูผลผ่านหน้าจอเครื่องหรือดูผลด้วยระบบ LAN อ่านค่าออนไลน์ หรือจากการดาวน์โหลดข้อมูล สามารถนำรายงาน มาวิเคราะห์หาปัญหาที่เกิดขึ้นได้ รวดเร็ว และแน่นอน ไม่มีปัญหาบันทึกผิดพลาด  หรือนำไปใช้ส่ง out put ได้อย่างหลากหลาย CMC-141 สามารถนำไป บิ้วอิน ใส่ในตู้ control ได้

Specification

Inputs	up to 15 universal inputs; 72 analogue inputs (0/4-20 mA or 0/1-5V or 0/2-10V) max.; 72 digital inputs max.; 36 thermocouple inputs max.; 18 RTD inputs max.; 12 counter/ flowmeter/ ratemeter inputs max.; 1 digital input 24V DC (available in standard, integrated with  PS3 or PS4 power supply module)
Power consumption	typical 25 VA; max. 35 VA
Outputs	24 analog (4-20 mA) or 36 relay (1A/250V) / 72 SSR outputs or 18 relay 5A/250V max., sensor supply: 24 V DC ± 5% (200 mA max. for current inputs)
Case material	NORYL - GFN2S E1
Measurement range	depends on input
Protection class	IP 65 (device front side), options: IP 65 version including gasket for panel cut-out sealing or IP 54 transparent door with key. IP 40 (front USB version).
Operating temperature	0°C ÷ +50°C (optional -20°C ÷ +50°C with PCB conformal coating)

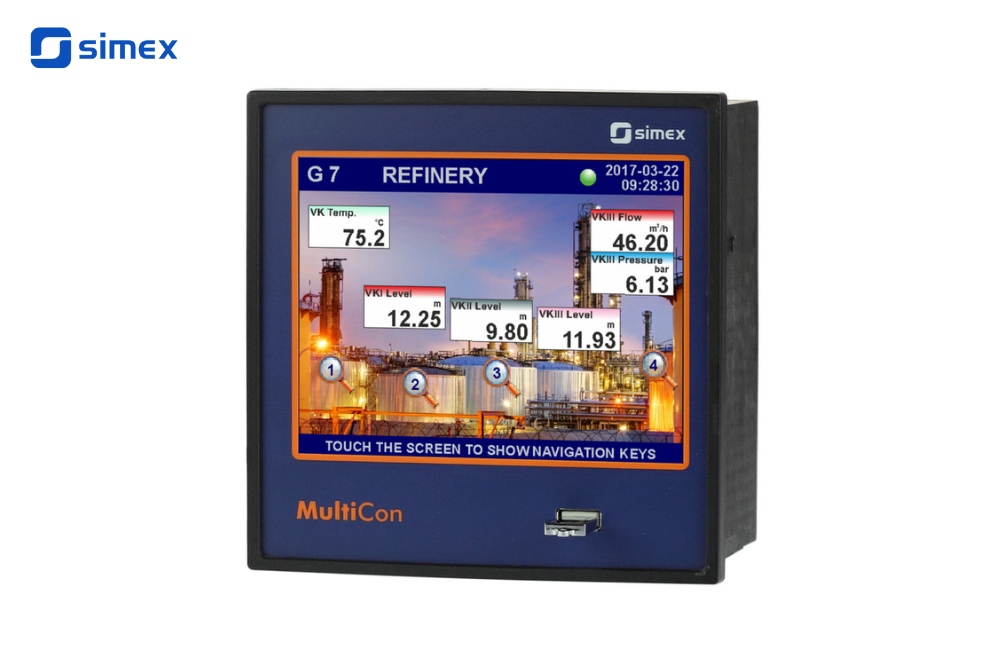

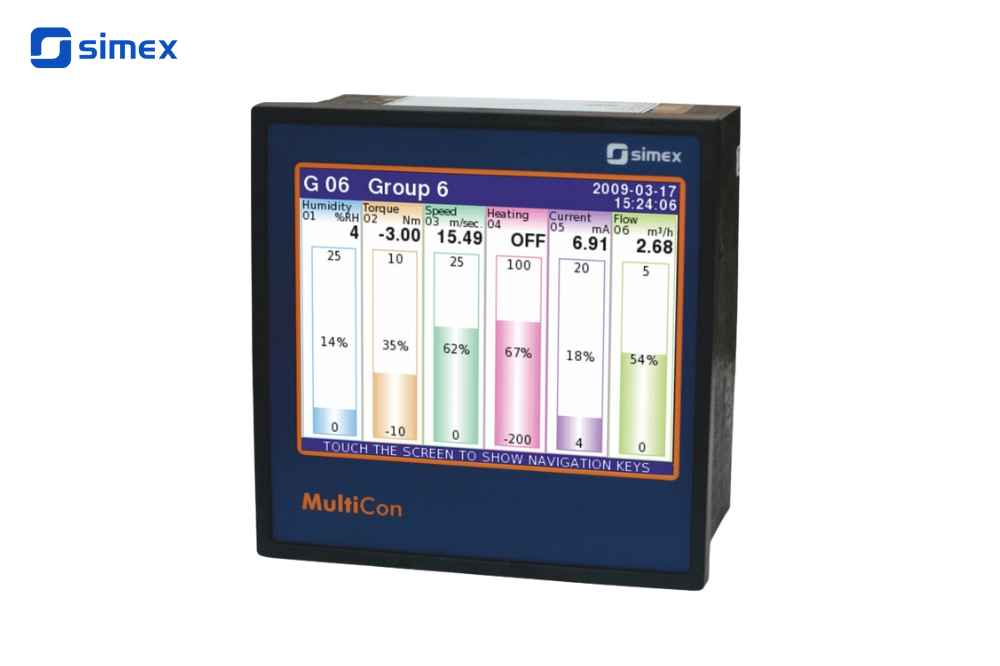

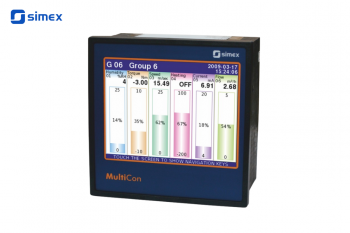

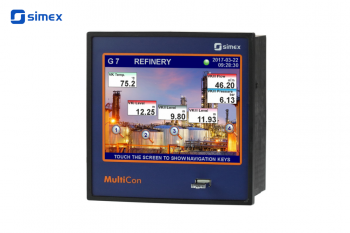

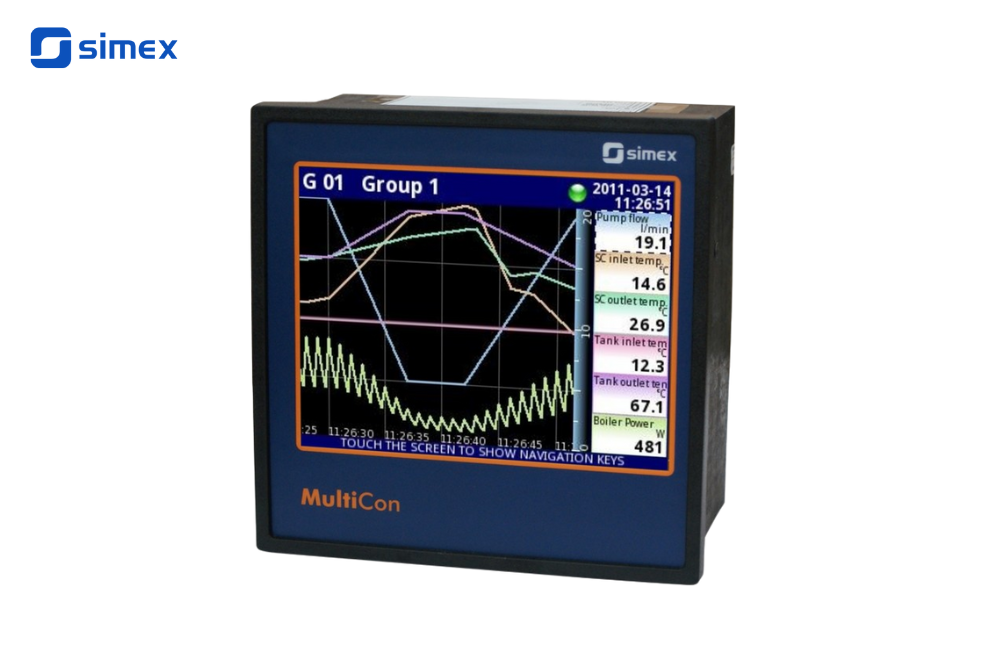

Display	5.7 inch graphic TFT, 16-bit colour, 320 x 240 pixels, with touch screen
Power supply	19V ÷ 50V DC; 16V ÷ 35V AC or 85 ÷ 260V AC/DC
Communication interface	standard: RS-485 (Modbus RTU), 1 x USB Host; ETU version: 1 or 2 x USB Host, 1 x Ethernet 10 Mb/s; enhanced ACM version: 2 x RS-485, 1 x RS-485/232, 1 or 2 x USB Host, 1 x Ethernet 10 Mb/s
Data recording period	from 0,1 s to 24 h with resolution 0,1 s
Internal memory capacity	internal 2 GB (option 4 GB)
Storage temperature	-10°C ÷ +70°C (optional -20°C ÷ +70°C with PCB conformal coating)
Case	panel mounting
Case dimensions	144 x 144 x 100 mm
Panel cut-out dimensions	137 x 137 mm
Software	Free DAQ Manager software for multichannel controller can be downloaded directly from section „Download”
Installation depth	min. 102 mm
