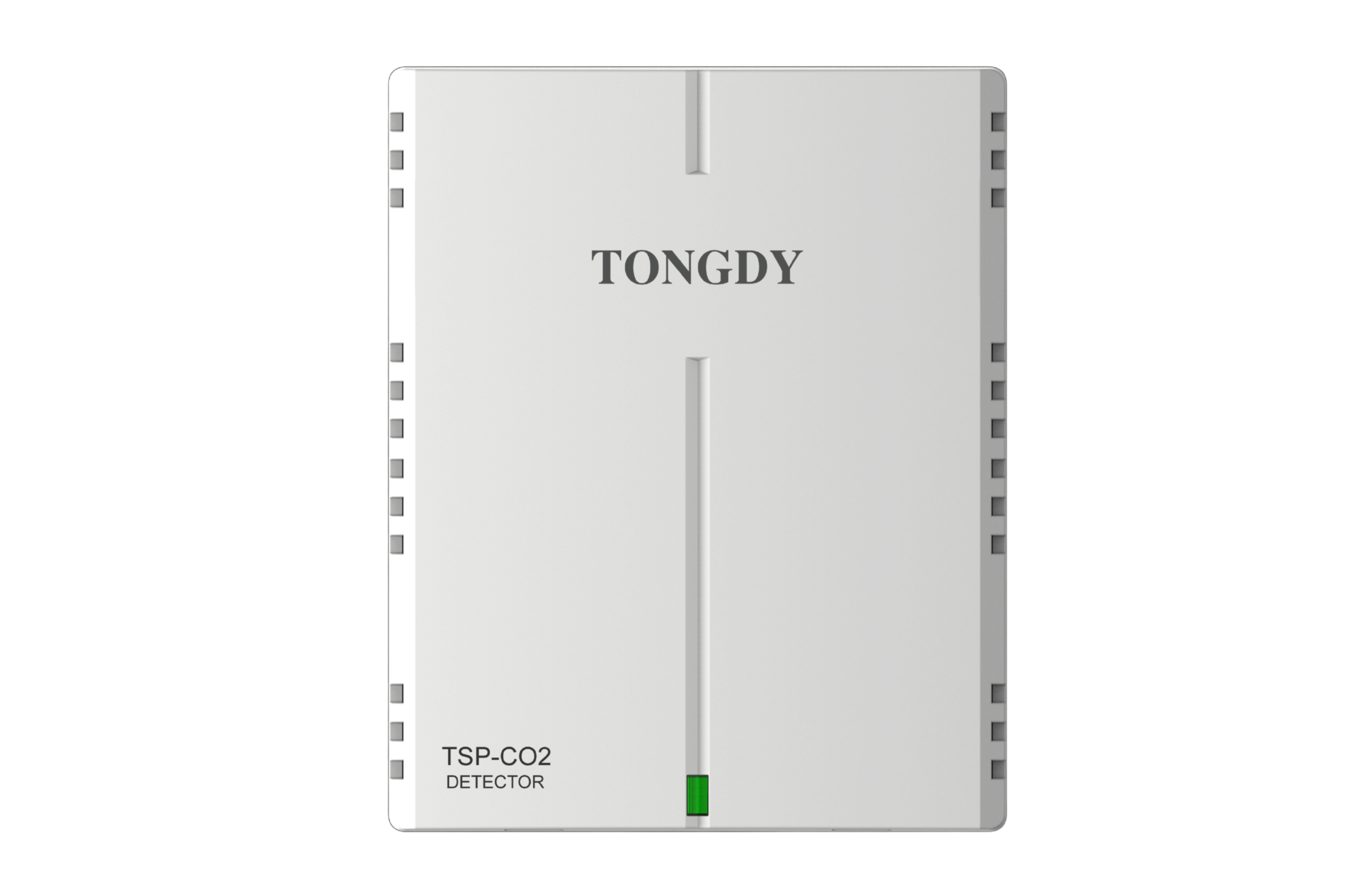

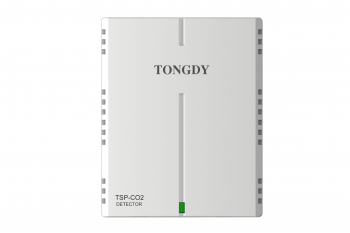

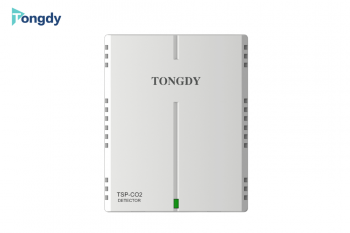

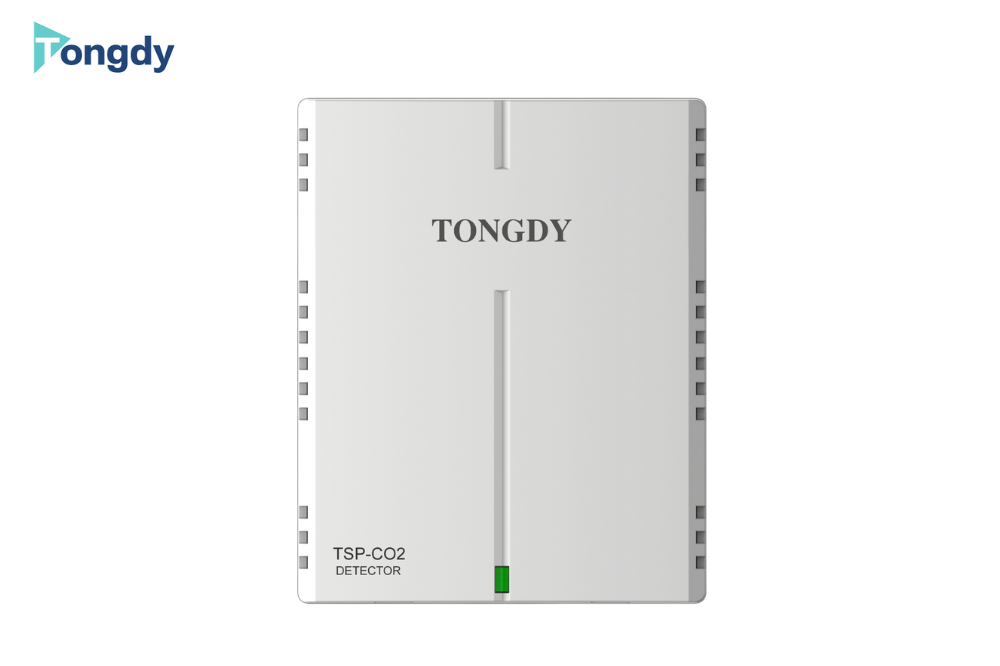

ชื่อสินค้า : Carbon Dioxide Detector Tongdy Model: TSP-CO2 Series รหัส : Model: TSP-CO2 Series แบรนด์ : Tongdy ไฟล์เอกสาร :

Download

รายละเอียด :

คุณสมบัติ

• เป็นอุปกรณ์ตรวจับและควบคุมคาร์บอนไดออกไซด์แบบ Real time
• มี Option ตรวจจับอุณหภูมิและความชื้นอากาศ
• เซ็นเซอร์ CO2 ใช้หลักการ NDIR infrared
• สามารถเลือก out put  0~10VDC/4~20mA สำหรับ CO2 หรือ CO2/Temp ได้
• มี PID control output สำหรับวัดค่า CO2
• LED 3 สีสำหรับแสดงสถานะการทำงานแต่ละโหมด
• เลือก RS485 communicatin  หรือ BACnet option ได้

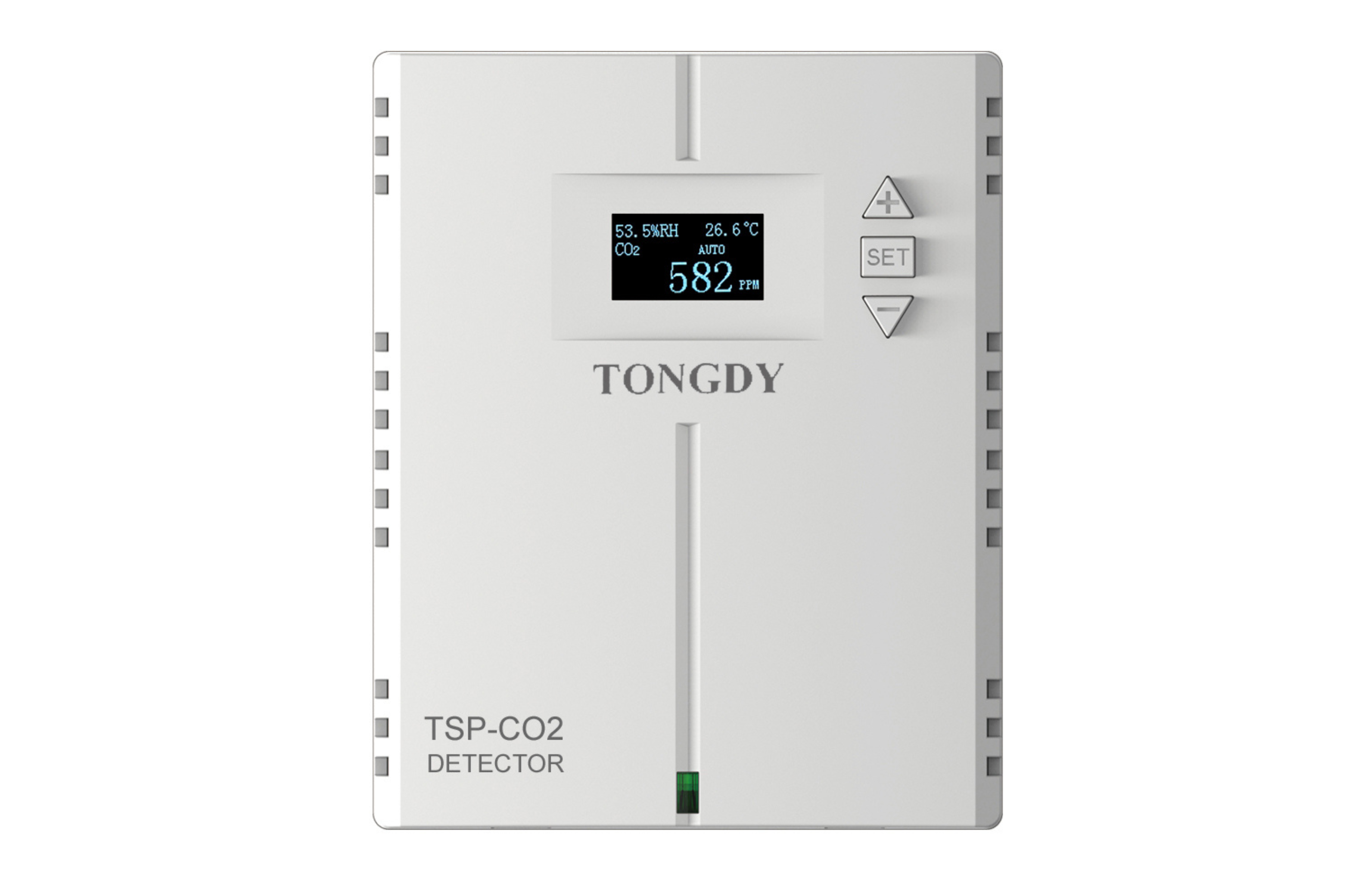

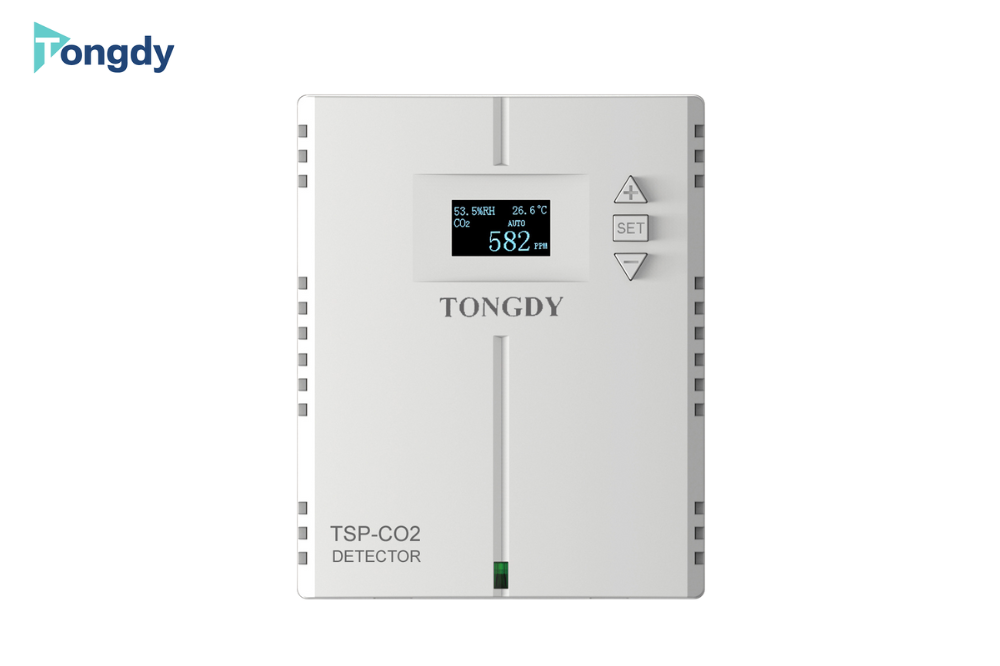

• มี Option OLED screen displays measurements
• มี Option relay output สำหรับควบคุมเปิด-ปิดอุปกรณ์ เช่น พัดลมระบายอากาศ ,CO2 generator ,ระบบ HVAC ฯลฯ
• สามารถวัดและส่ง output analog ได้ (ขึ้นอยู่กับการเลือก option เซ็นเซอร์)
• ใช้ไฟ 24VAC/VDC เป็น power supply
• ผ่านมาตรฐาน EU standard และ CE-approval

การประยุคใช้งาน

- ใช้ร่วมกับระบบปรับอากาศระบายอากาศ อาคาร,โรงงาน ,สนามบินม,สถานีรถไฟ,ห้างสรรพสินค้า,ออฟฟิต,ห้องเรียน และสถาที่สาธารณะอื่นๆ เพื่อคุณภาพที่ดีของอากาศ

- ใช้ในห้อง Lab,ที่เก็บสินค้า และอื่นๆ ที่ต้องการตรวจวัด CO2+Temp. +RH

 Specifications

Carbon dioxide
Sensing element	Non-Dispersive Infrared Detector (NDIR)
CO2 measuring range	0~2000ppm (default) 0~5000ppm (selected in the advanced setup)
CO2 Accuracy @22℃(72℉)	±60ppm + 3% of reading or ±75ppm (whichever is greater)
Temperature dependence	0.2% FS per℃
Stability	<2% of FS over life of sensor (15 year typical)
Pressure dependence	0.13% of reading per mm Hg
Calibration	ABC Logic Self Calibration Algorithm
Response time	​​​​< 2 minutes for 90 % step change typical
Signal update	Every 2 seconds
Warm-up time	2 hours (first time) / 2 minutes (operation)



Temperature  and Humidity(option)
Temperature sensor (selectable)	Digital integrated temperature and humidity sensor SHT, or NTC thermistor
Measuring range	-20~60℃/-4~140F (default) 0~100%RH
Accuracy	Temp.: <±0.5℃@25℃ RH: <±3.0%RH （20%~80%RH）



General Data
Power supply	24VAC/VDC± 10%
Consumption	1.8 W max. ; 1.2 W avg.
Analog outputs	One 0~10VDC/4~20mA for CO2 measurement Two 0~10VDC/4~20mA for CO2/Temperature measurements PID control output is selectable
Relay output	One passive relay output (max.5A) with the control mode selection (control a fan or a CO2 generator)
RS485 interface	Modbus protocol or BACnet protocol, 4800/9600(default)/19200/38400bps; 15KV antistatic protection, independent base address.
LED light selectable	3-color mode (default) Green: ≤1000ppm Orange: 1000~1400ppm Red: >1400ppm Red flashing: CO2 sensor faulty Working light mode Green on: working Red flashing: CO2 sensor faulty
Operation conditions	0~50℃; 0~95%RH, non condensing
Storage conditions	-10~60℃, 0~80%RH
Net Weight / Dimensions	190g /117mm(H)×95mm(W)×36mm(D)
Installation	wall mounting with 65mm×65mm or 2”×4”wire box
Housing and IP class	PC/ABS fireproof plastic material, protection class: IP30
Standard	CE-Approval

Models Guide (โมเดล option ต่างๆภายในเครื่องสามารถเลือก pass number ได้ตามการใช้งาน)

TSP - CO2 - A X Y Z - T/TH - P

A: OLED display with buttons  (เลือกมีหรือไม่มีหน้าจอ LCD และปุ่มปรับ)

D- with OLED and buttons (for Y=1)

B- no OLED and buttons





X: analog output (เลือก output ออกเป็น 3 รูปแบบ)

0- no analog output

1- 1x analog output (for CO2)

2- 2x analog output (for CO2 & Temp.)





Y: relay output (เลือก relay output)

0- no relay output

1- 1x relay output





Z: communication interface (เลือก PORT สื่อสารออกเป็น 3 รูปแบบ)

0- no communication interface

1- Modbus RS485 interface

2- BACnet protocol (will be soon)





T/TH: temperature and RH option

T- temperature detection

TH- temperature & RH detection

No T/TH suffix indicates no temperature or/and RH detection



P: type of analog output  (เลือกรูปแบบสัญญาณ out put)

V- 0~10VDC output (default)

A- 4~20mA output

P- PID output

*** ทั้งนี้ราคาอุปกรณ์จะขึ้นอยู่ option buit in ภายในเครื่อง
