ชื่อสินค้า : Carbon Dioxide Transmitter Tongdy Model:G01-CO2-BX0C–Y 0 Z–U 02/05–T/TH –Txx รหัส : Model:G01-CO2-BX0C–Y 0 Z–U 02/05–T/TH –Txx แบรนด์ : Tongdy สถานะ : สินค้าแนะนำ ไฟล์เอกสาร :

Download

รายละเอียด :

คุณสมบัติ

• เป็นอุปกรณ์ตรวจับคาร์บอนไดออกไซด์แบบ Real time และส่งสัญญาณ output
• ตรวจจับอุณหภูมิและความชื้นอากาศแม่นยำสูง
• เซ็นเซอร์ CO2 ใช้หลักการ NDIR infrared
• สามารถวัดและส่ง output analog ได้ทั้ง 3 เซ็นเซอร์ CO2,อุณหภูมิ และความชื้น  (ขึ้นอยู่กับการเลือก option เซ็นเซอร์)
• มี option แสดงผลผ่านหน้าจอ LCD ได้ทั้ง 3 เซ็นเซอร์ CO2,อุณหภูมิ และความชื้น  (ขึ้นอยู่กับการเลือก option เซ็นเซอร์)
• มี option Modbus communication
• ใช้ไฟ 24VAC/VDC เป็น power supply
• ผ่านมาตรฐาน EU standard และ CE-approval

 การประยุคใช้งาน

- ใช้ร่วมกับระบบปรับอากาศระบายอากาศ อาคาร,โรงงาน ,สนามบินม,สถานีรถไฟ,ห้างสรรพสินค้า,ออฟฟิต,ห้องเรียน และสถาที่สาธารณะอื่นๆ เพื่อคุณภาพที่ดีของอากาศ

- ใช้ในห้อง Lab,ที่เก็บสินค้า และอื่นๆ ที่ต้องการตรวจวัด CO2+Temp. +RH%

 Specifications

Carbon dioxide
Sensing element	Non-Dispersive Infrared Detector (NDIR)
CO2 measuring range	0~2000ppm/ 0～5,000ppm optional
CO2 Accuracy @22℃(72℉)	±40ppm + 3% of reading or ±75ppm (whichever is greater)
Temperature dependence	0.2% FS per℃
Stability	<2% of FS over life of sensor (15 year typical)
Pressure dependence	0.13% of reading per mm Hg
Calibration	ABC Logic Self Calibration Algorithm
Response time	<2 minutes for 90% step change typical​​​
Signal update	Every 2 seconds
Warm-up time	2 hours (first time) / 2 minutes (operation)





	Temperature	Humidity
Measuring range	0℃~50℃(32℉~122℉) (default)	0 ~100%RH
Accuracy	±0.4℃ (20℃~40℃)	±3%RH (20%-80%RH)
Display resolution	0.1℃	0.1%RH
Stability	<0.04℃/year	<0.5%RH/year



General Data
Power supply	24VAC/VDC
Consumption	1.8 W max. ; 1.2 W avg.
Analog outputs	1~3 X analog outputs 0~10VDC(default) or 4~20mA (selectable by jumpers) 0~5VDC (selected at placing the order)
Modbus communication (optional)	RS-485 with Modbus protocol, 19200bps rate, 15KV antistatic protection, independent base address
Operation conditions	0~50℃(32~122℉); 0~95%RH, non condensing
Storage conditions	10~50℃(50~122℉), 20~60%RH non condensing
Net Weight	240g
Dimensions	130mm(H)×85mm(W)×36.5mm(D)
Installation	wall mounting with 65mm×65mm or 2”×4”wire box
Housing and IP class	PC/ABS fireproof plastic material, protection class: IP30
Standard	CE-Approval



 Models Guide (โมเดล option ต่างๆภายในเครื่องสามารถเลือก pass number ได้ตามการใช้งาน)

G01-CO2-B X 0 C –Y 0 Z –U 02/05 –T/TH –Txx

X: LCD or no LCD (เลือกมีหรือไม่มีหน้าจอ LCD)

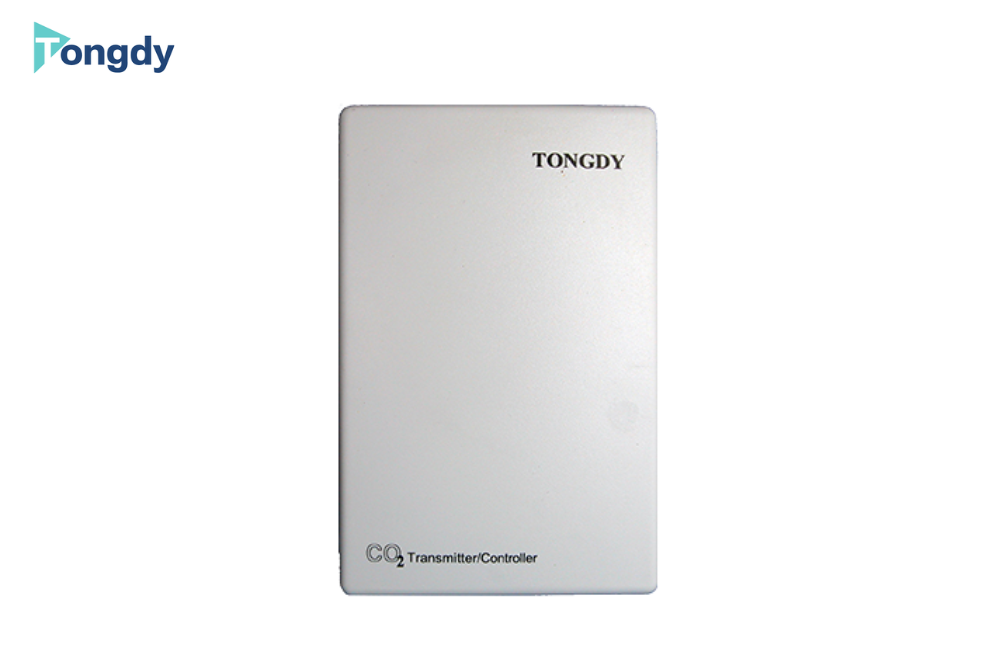

1- Without LCD, 24VAC/VDC power supply

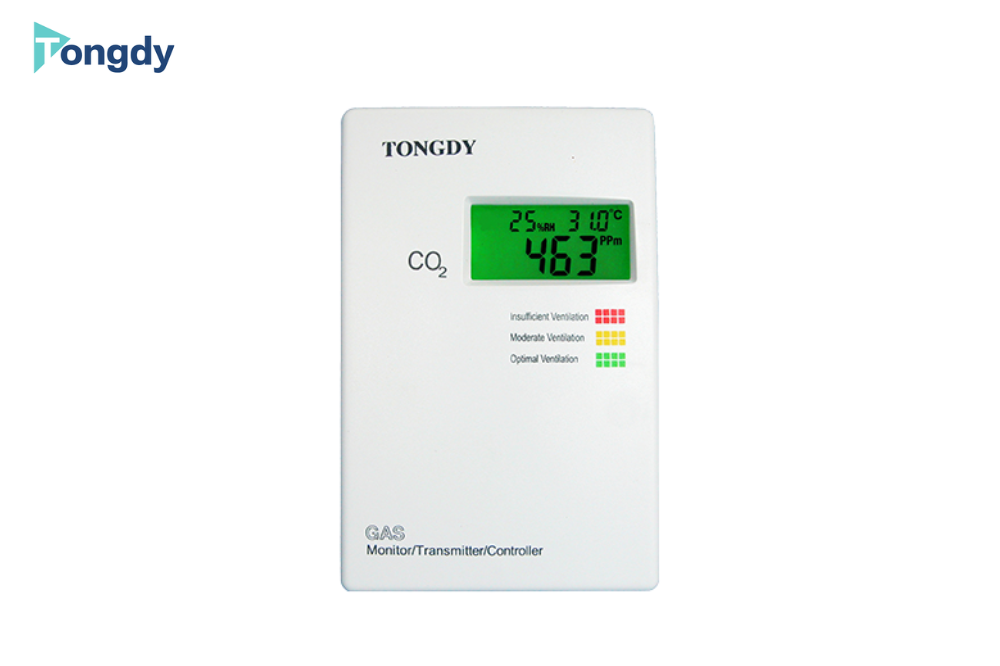

3- LCD display, 24VAC/VDC power supply

C: 24VAC/VDC power supply

Y: analog output quantity (เลือก output ออกเป็น 4 รูปแบบ)

3-3Xanalog outputs (for CO2, temperature, humidity)

2-2Xanalog outputs (for CO2, temperature)

1-1xanalog output (for CO2)

0-no analog output

Z: Modbus communication (เลือกการเชือมต่อแบบ Modbus RS-485 มีหรือไม่มี)

1-with Modbus communication

0-no Modbus

U: type of analog output (เลือกรูปแบบของสัญญาณ output)

V- 0~10VDC (default)

A- 4~20mA

V5- 0~5VDC (not be changed)

02/05: CO2 range (เลือกช่วงของการวัด)

02- 0~2000ppm

05- 0~5000ppm

T/TH: temperature option/ temperature and humidity option

Txx: temperature scaling (ช่วงการวัดอุณหภูมิ)

T05: 0℃~50℃(32℉~122℉) default (without the postfix indicates the default)

T06: 0℃~60℃(32℉~140℉)

T26: -20℃~60℃(-4℉~140℉)

Accessory (selectable at placing the order)

921: back plate for wall mounting

921+922: desktop bracket

*** ทั้งนี้ราคาอุปกรณ์จะขึ้นอยู่ option buit in ภายในเครื่อง
